Sincro Inductor cerebral con paneles LED de 500 W
Un sincro inductor cerebral es un equipo
electrónico destinado a crear estímulos lumínicos, sonoros o magnéticos a
determinados ritmos, produciendo en el cerebro una adaptación de las
frecuencias impuestas, facilitando estados de consciencia alterados, mayor
captación sensorial, aumento de la creatividad y de la capacidad de resolución
de problemas. Cuando el cerebro recibe un estímulo de forma periódica, éste
adapta sus ciclos eléctricos a la frecuencia externa, esto es conocido como
“Respuesta de Seguimiento de Frecuencias” y se utiliza para modificar los
patrones de ondas cerebrales.
El equipo creado es un sincro inductor
cerebral que produce estímulos visuales y auditivos. El sistema cuenta con
diferentes programas, y su uso no se ha limitado solo a funcionar como sincro
inductor cerebral, sino que también se ha aprovechado para crear diferentes programas,
algunos de ellos para iluminar la sala en la que se ha instalado el Sincro
Inductor.
Diagrama de bloques del sistema realizado:
Imagen 1: diagrama de bloques del sistema

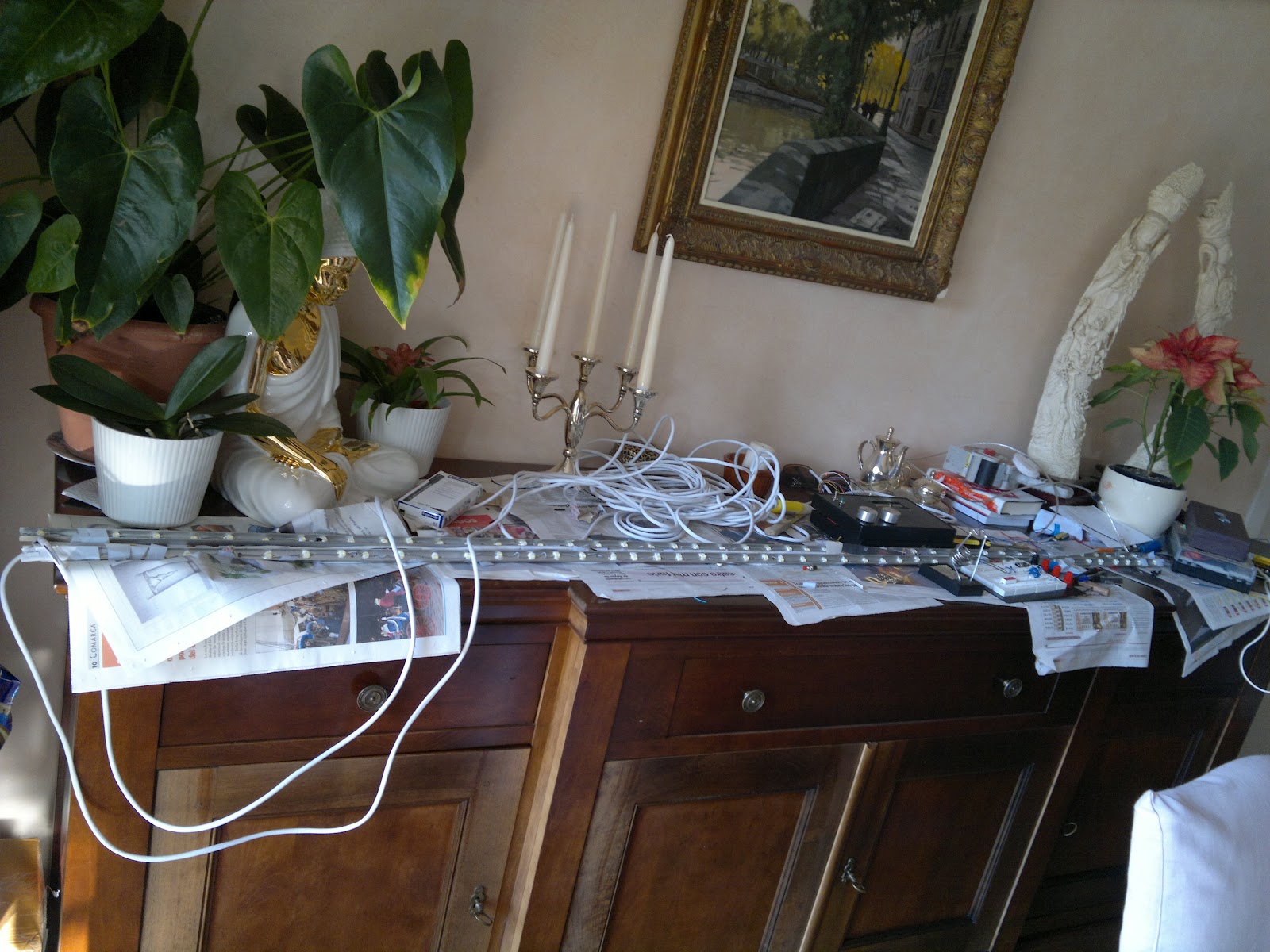

El equipo esta formado por:
- 2 Fuentes conmutadas sin ventilador de 250W cada una (48V @ 5,2A)

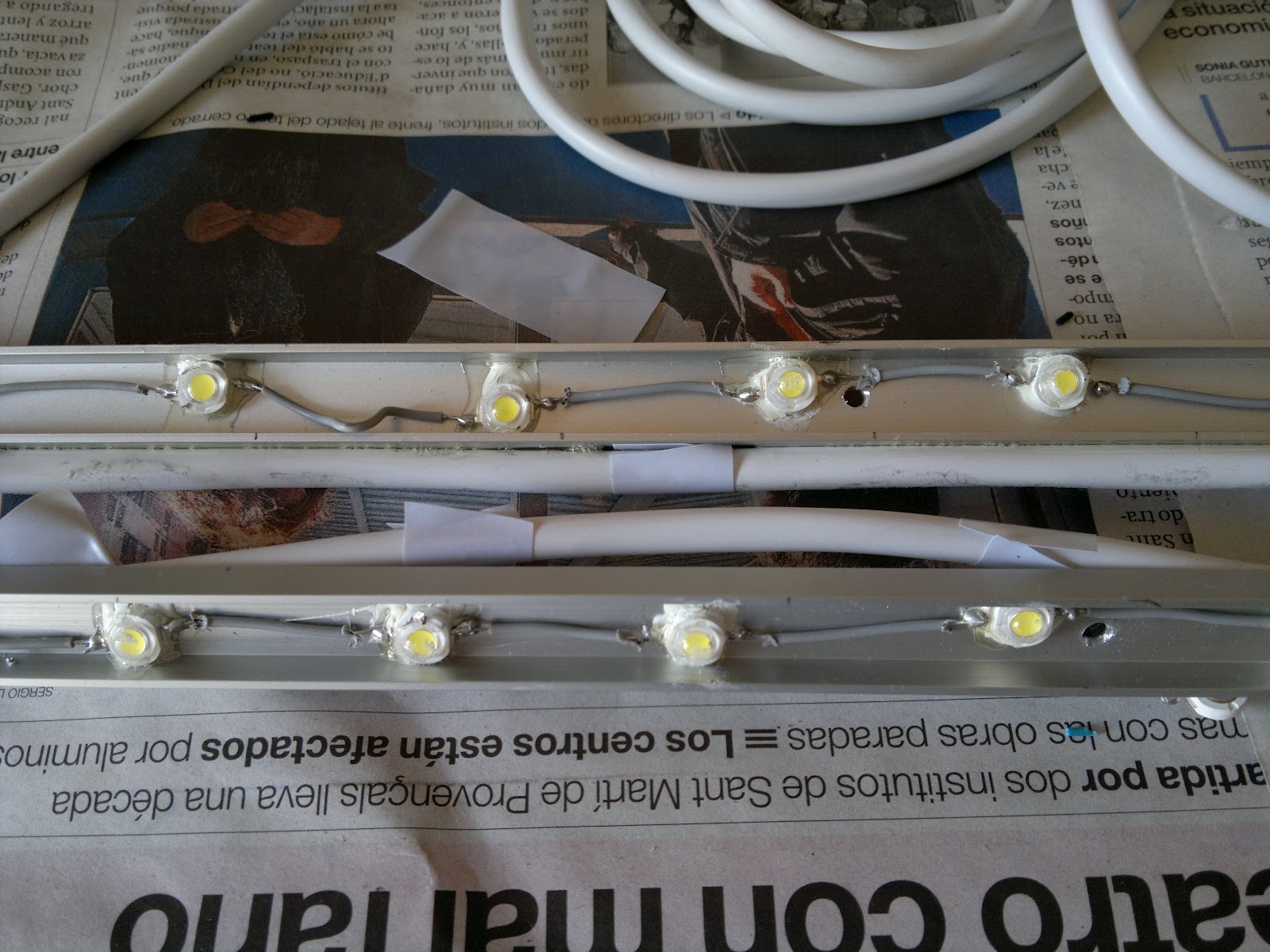

- 2 Paneles LED con 168 LEDs de 3W
cada uno cubierto con planchas de Plexiglás.
Potencia Total: 500W.
Intensidad luminosa Máxima: 30240 Lumens.
Dimmable desde el 0 hasta el 100% mediante PWM.
Intensidad luminosa: 160-180 Lm/Led
Control Individual de 7 grupos de 12 LEDs por panel
- Circuito de control mediante microcontrolador
Atmega328P (Arduino nano).
Potenciómetro para escoger el programa.
Potenciómetro para escoger la frecuencia
de parpadeo por rangos.
Potenciómetro para escoger la intensidad
luminosa (Dimming).
Pantalla LCD donde se muestra:
+Nombre del Programa
+Frecuencia de Parpadeo
- Etapa de potencia basada en MOSFETs.
- Sistema de audio formado por un multiplexor analógico doble de cuatro canales.
Programas:
-Iluminación Total Dimmable.
-Alternar entre un panel y el otro.
-Pares encendidos, impares apagados.
-Fading: encendido y apagado suave.
-La música que se conecta en la entrada conmuta a la misma frecuencia que las luces.
Aplicaciones:
-Programas orientados a Neuroterapia, inspirado en MegaBrain:
Frecuencias regulables por rangos:
De 1,5 a 3,5 Hz
De 3,5 a 7 Hz.
De 7 a 14 Hz
De 14 a 21 Hz
De 21 a 60 Hz
Paneles LED:

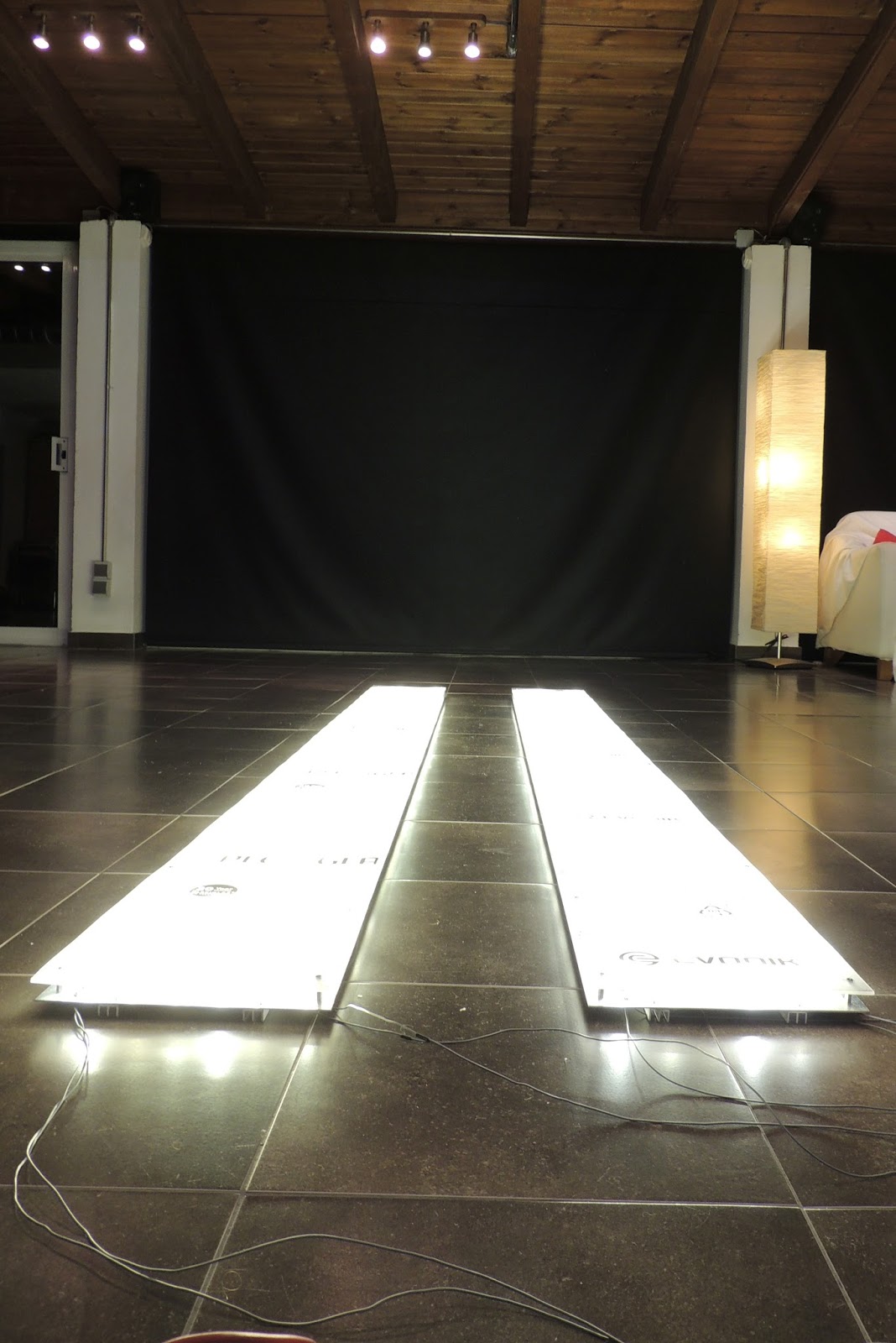

Imagen 2: paneles LED
Circuito de control:
Imagen 3: esquema PCB circuito de control
Imagen 4: PCB circuito de control
Etapa de potencia:
Imagen 5: Esquema PCB circuito de control
Simulación
de temperatura de un LED de 3 W en una plancha de aluminio:
La
siguiente imagen es una simulación térmica hecha con el programa Solid Works la
cual muestra la distribución de temperatura a lo largo de una superficie de
90,25 cm^2 y un coeficiente de
convección de 10 W/(m^2 ·K) siendo la temperatura del aire de 303K, es
decir 30ºC. La simulación se ha hecho considerando que es la estrella de
aluminio la fuente de calor y no el diodo, y que ha de disipar 3W de potencia
en régimen permanente. La unión entre la estrella de aluminio y la plancha de
aluminio es ideal.
Imagen 6: perfil de
temperatura LED 3W
Perfil temperatura
plancha LED:
Junio 2013.
